树莓派CM5_4G_UPS扩展板01_硬件资源介绍

火星人

关键词：
树莓派、CM5核心板、4G LTE免驱、UPS、18650、锂电池、千兆以太网、USB3.0、PCIe、RPi OS、Ubuntu、电源路径管理、电压电流监测
联系邮件：8204136@qq.com、hdapple_2000@hotmail.com

简介：

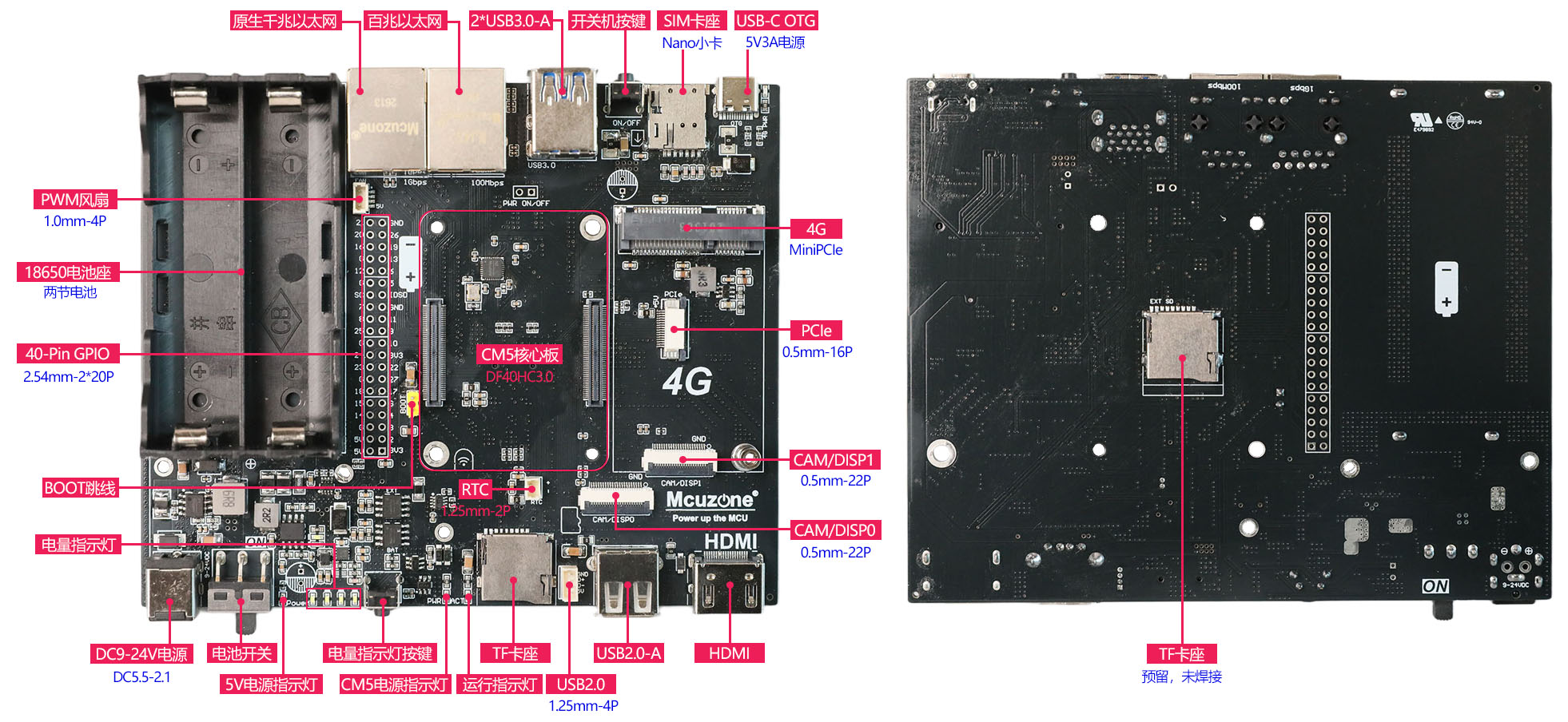

CM5_4G_UPS扩展板是一款基于树莓派CM5核心板设计的具备miniPCIe接口，支持USB协议4G模组的扩展板，可通过18650电池供电，既便携，也方便户外使用。扩展板同时具备千兆和百兆双以太网接口、两路USB3.0接口、两路USB2.0接口、一路数据存储TF卡（增加存储设备接口）；引出USB2.0-C OTG接口，可配置成USB LAN功能。扩展板也引出标准HDMI/CSI/DSI/RTC/PWM/开关机按键/PCIe等常规外设。
扩展板通过DC9-24V供电，也可以通过USB-C 5V3A辅助供电，同时具备2节18650电源，支持同时充电放电不间断供电。本扩展板适用于有人值守的掉电续航应用场景，比如可移动演示平台、可移动软路由（特别适合夜间断电的宿舍）等场景。
4G LTE是4G全网通，支持中国大三运营商电信联通和移动。我司配套的4G LTE模组在树莓派官方OS、Ubuntu OS和OpenWrt下均为免驱免拨号，自动识别，操作方便。4G型号分CAT4 4G、高通4G-GPS、ZTE CAT4 4G和EC20-GPS版。
